Крocс-стойки двухстороннего обслуживания КCДO-2 и КCДO-4

применяются в качестве металлоконструкции для составления вводных и промежуточных коммутационных устройств на основе плинтов LSA PROFIL или LSA PLUS на АТС средней и крупной емкости (аналоги MDF COM 80-1 и MDF COM 80-2 фирмы «KRONE»).

Технические данные и особенности
Кросс-стойка КСДО-4-PC - плинт
Кросс-стойка КСДО-4-PC
- плинт
Кросс-стойка КСДО-4-ХМ - плинт
Кросс-стойка КСДО-4-ХМ
- плинт
Кросс-стойка КСДО-2ХМ
Кросс-стойка КСДО-2ХМ
Кросс-стойка КСДО-2РС
Кросс-стойка КСДО-2РС
  • Кросс-стойки КСДО выполнены по традиционной схеме расположения линейной (вертикальные ряды) и станционной (горизонтальные ряды) сторон и рассчитаны для установки 10-парных плинтов на линейной стороне и 8-парных на станционной, однако допускают техническую возможность применения всех 10-парных или всех 8-парных плинтов.
  • Кросс-стойки КСДО выпускаются в исполнениях:
    а) по количеству вертикальных рядов:
    - двухрядными – исп. КСДО-2;
    - четырехрядными – исп. КСДО-4;
    б) под варианты установочных компонентов:
    - с монтажными хомутами под плинты LSA PLUS-исп. - ХМ;
    - со стержневыми рамками под плинты LSA PROFIL исп. - РС.
Емкость кросс-стоек, максимальная – см. табл.
Тип Емкость, пар
Кросс-стойки Линейная сторона Станционная сторона
КСДО-2 1200 (плинты 2/10) 1024 (2/8) или 1280 (2/10)
КСДО-4 2400 (плинты 2/10) 2048 (2/8) или 2560 (2/10)



  • Все варианты стоек являются базовыми конструкциями для составления кроссов
    с четным количеством вертикальных рядов:
    от 2 до 40 рядов при выполнении кроссировки проводами с оболочкой Ø 0,9 мм
    (жила Ø 0,4 мм), т.е.
    на линейной стороне – до 24 000 пар (плинт 2/10);
    на станционной стороне – до 20 480 пар (плинт 2/8).
    от 2 до 26 рядов при выполнении кроссировки проводами с оболочкой Ø 1,1 мм
    (жила Ø 0,5 мм), т.е.
    на линейной стороне – до 15 600 пар (плинт 2/10);
    на станционной стороне – до 13 312 пар (плинт 2/8).
  • Все части каркасов стоек выполнены из стальных профилированных деталей с цинковым или полимерным покрытием цвета RAL 7032. Монтажные хомуты и стержни под установку плинтов выполнены из нержавеющей стали.
  • Все металлические детали стойки находятся под единым потенциалом заземления, точки подсоединения внешнего провода заземления (с рекомендуемым минимальным сечением – 50 мм2 по меди)
    предусмотрены на верхних и нижних каркасных уголках.
Комплектность поставки Исполнение кросс-стоек
Наименование Поз. Обозначение КСДО
2-ХМ
КСДО
2-РС
КСДО
4-ХМ
КСДО
4-РС
Кросс-стойка КСДО-2
(базовый каркас)
1



КСДО-2-00.00



1



1



-



-



Кросс-стойка КСДО-4
(базовый каркас)
1 КСДО-4-00.00 - - 1 1
Крепление к потолку
или к кабельросту
2 КСДО-2-КК 1 1 - -
Крепление к потолку
или к кабельросту
2 КСДО-4-КК - - 1 1
Обрамление
боковое
3 КСДО-ОБ 2 шт. на кросс
Хомут
монтажный
типа 2/10-25
4 6442 3 250-11з 12 - 24 -
Хомут монтажный
типа 2/8-25
или (2/10-25)
5 6441 3 250-17
(6442 3 250-17)
8
(8)
- 16
(16)
-
Рамка стержневая
РС-10/33
7 КСЦ-01.00.00 - 4 - 8
Рамка стержневая
РС-8/17
8



КСДО-01.00.00



-



8



-



16



Кант защитный
К-30/2070
9



-



-



2



-



4



Набор крепежа для
монтажных хомутов
-



-



1



-



2



-



Документация

На кросс

Компоненты
фирмы «Krone»

По спецификации заказа

  • Стойки поставляются в разобранном виде.

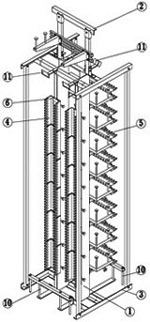

  • В комплект поставки базового каркаса поз.1 каждой стойки входят следующие сборочные узлы и компоненты:
    ограждение нижнее – поз.10 (на обе стороны);
    кронштейны с карманами – поз.11 для табличек маркировки рядов (на обе стороны);
    комплект соединительный КСЦ-КС – для подсоединения к соседним стойкам или боковых обрамлений;
    комплект дюбельный КСЦ-КД – для крепления к полу;
    набор крепежный соединительный КСДО-НКС – для крепления планок.

Условное обозначение металлоконструкции кросса при заказе

КСДО-4-ХМ

Условия составления и поставки заказов:

1. Количество вертикальных рядов должно быть четным.
2. Кроссы с четырехкратным количеством рядов формируются из кросс-стоек КСДО-4;
кроссы с промежуточным четным количеством рядов – с добавлением одной кросс-стойки КСДО-2.
3. Поставка кросс-стоек с другими вариантами монтажных хомутов (например, все – под плинты на 10 пар
или на 8 пар) – по запросу.
4. Кроссы комплектуются всеми необходимыми компонентами производства фирмы «Krone»
5. При необходимости ввода на кросс соединительных линий сети Е1 – проконсультируйтесь с нами.

Кросс-стойка КСДО-02-РС
Кросс-стойка КСДО-02-РС
