ШTК-Э
Телекоммуникационный
напольный шкаф |
Шкаф с двустворчатой
перфорированной дверью |

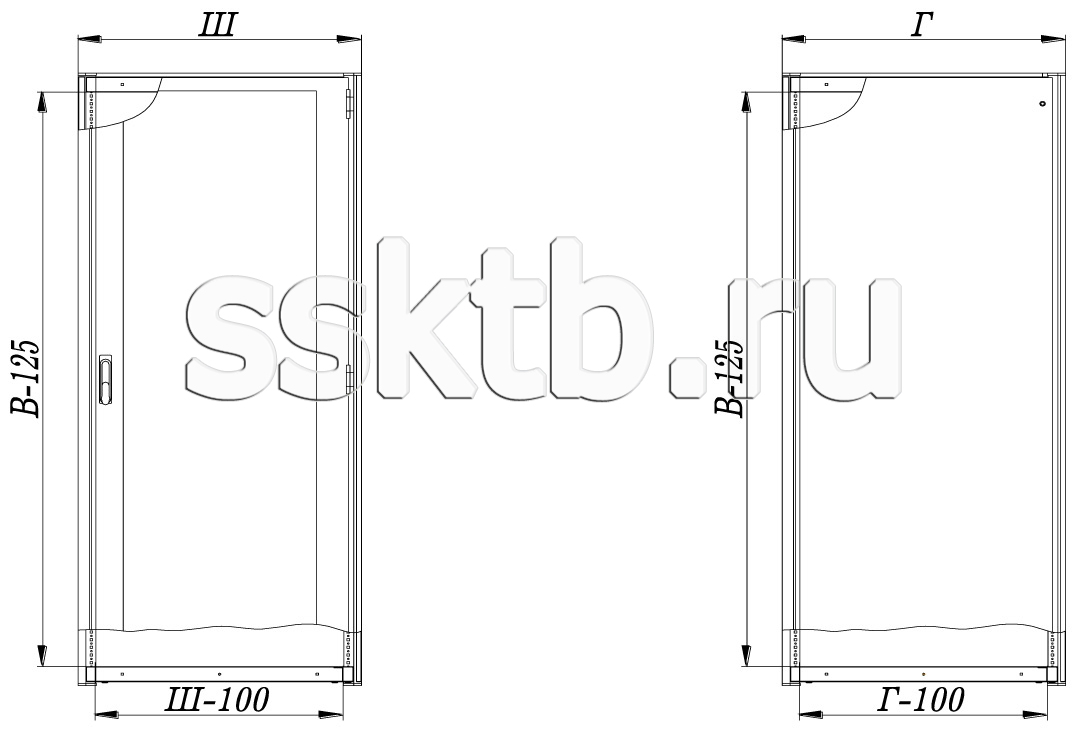

Чертеж
Телекоммуникационный
напольный шкаф |
Шкаф имеет разборную каркасную конструкцию.
Боковые стенки надежно фиксируются пластиковыми защелками.
Шкаф имеет разборную каркасную конструкцию.
Боковые стенки надежно фиксируются пластиковыми защелками.
Шкафы могут комплектоваться следующими видами дверей и боковых панелей:
- Дверь стеклянная со стеклом «Триплекс»
- Дверь металлическая
- Дверь металлическая перфорированная одностворчатая
- Дверь металлическая перфорированная двустворчатая
- Панель боковая металлическая
- Панель боковая металлическая перфорированная
Все двери оборудованы замком с запором в трех точках и поворотной ручкой. Одностворчатые двери имеют как правую, так и левую навеску.
Возможна комплектация вместо одной двери металлической легкосъемной панелью.
В основании и крыше шкафов предусмотрены места для установки вентиляционной системы СВ-Р. В шкафах глубиной 600 мм можно установить до 4-х вентиляторов, в шкафах глубиной 800 мм можно установить до 6-ти вентиляторов.
Основание и крыша шкафа имеют кабельный ввод – 320х86 для шкафа шириной 600 мм и 520х86 для шкафа шириной 800 мм. Возможна комплектация щеточным вводом.
Шкаф комплектуется винтовыми опорами. Возможна установка поворотных роликов. Также возможна установка шкафа на цоколь высотой 100 мм или 200 мм.
Степень защиты IP20.
| Обозначение |
Количество посадочных единиц U |
Габаритные размеры, мм |
| Ширина, мм |
Глубина, мм |
Высота (без цоколя), мм |
| ШТК-6618Э |
37 |
600 |
600 |
1800 |
| ШТК-6818Э |
37 |
600 |
800 |
1800 |
| ШТК-8618Э |
37 |
800 |
600 |
1800 |
| ШТК-8818Э |
37 |
800 |
800 |
1800 |
| ШТК-6620Э |
42 |
600 |
600 |
2000 |
| ШТК-6820Э |
42 |
600 |
800 |
2000 |
| ШТК-8620Э |
42 |
800 |
600 |
2000 |
| ШТК-8820Э |
42 |
800 |
800 |
2000 |
| ШТК-6622Э |
47 |
600 |
600 |
2200 |
| ШТК-6822Э |
47 |
600 |
800 |
2200 |
| ШТК-8622Э |
47 |
800 |
600 |
2200 |
| ШТК-8822Э |
47 |
800 |
800 |
2200 |
Условное обозначение при заказе пример:
| ШТК |
– |
6 |
|
6 |
|
20 |
|
Э |
|
00 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Шкаф телекоммуникационный |
| 2 |
Ширина шкафа (каркаса) х 100=600 мм |
| 3 |
Глубина шкафа (каркаса) х 100=600 мм |
| 4 |
Высота шкафа (каркаса) х 100=2000 мм |
| 5 |
Серия шкафов |
| 6 |
Вариант компановки (возможные варианты приведены в таблице ниже) |
| Обозначение |
Состав шкафа |
| 00 |
каркас - 1 шт., дверь стекло - 1 шт., дверь металл - 1 шт., боковая панель - 2 шт., монтажная плоскость - 2 шт., винтовые опоры - 4 шт., верхняя крышка - 1 шт. |
| 01 |
каркас -1 шт., дверь стекло - 1 шт., задняя панель - 1 шт., боковая панель - 2 шт., монтажная плоскость - 2 шт., винтовые опоры - 4 шт., верхняя крышка - 1 шт. |
| 02 |
каркас - 1 шт., дверь металл - 1 шт., задняя панель - 1 шт., боковая панель - 2 шт., монтажная плоскость - 2 шт., винтовые опоры - 4 шт., верхняя крышка - 1 шт. |
| 03 |
каркас - 1 шт., дверь стекло - 2 шт., боковая панель - 2 шт., монтажная плоскость - 2 шт., винтовые опоры - 4 шт., верхняя крышка - 1 шт. |
| 04 |
каркас - 1 шт., дверь металл - 2 шт., боковая панель - 2 шт., монтажная плоскость - 2 шт., винтовые опоры - 4 шт., верхняя крышка - 1 шт. |
Возможны варианты изготовления других типоразмеров и компоновки шкафов.
1.Шкафы поставляются в разобранном виде.
2.Монтажные акксессуары, принадлежности и блоки пассивной коммутации - по выбору
(см.раздел 4.5).
Аксессуары и принадлежности (дополнительные):
Цоколь
- выполнен из листовой стали 2,0 мм;
- возможно два варианта исполнения: с перфорированными передними или цельнометаллическими передними и задними панелями;
- высота 100 мм или 200 мм;
- все панели съемные, что обеспечивает возможность ввода кабелей с любой стороны.
Условное обозначение при заказе пример:
| ШТК-Ц |
|
6 |
|
6 |
|
1 |
|
Э |
|
Т1 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
| 1 |
Цоколь для шкафа телекоммуникационного |
| 2 |
Ширина шкафа (каркаса) х 100=600 мм |
| 3 |
Глубина шкафа (каркаса) х 100=600 мм |
| 4 |
Высота цоколя: 1 – 100 мм; 2 – 200 мм |
| 5 |
Цоколь для шкафа серии Э |
| 6 |
Вариант исполнения: Т1 – панели цоколя цельнометаллические, Т2 – передняя и задняя панель с перфорацией |
Комплект роликов для шкафов серии ШТК-Э
- грузоподъемность 120 кг/шт;
- комплект состоит из 4 роликов.
| Артикул |
Наименование |
| Р-ШТК-Э |
Комплект роликов для шкафов серии ШТК-Э |
Заглушка кабельного ввода
- выполнен из листовой стали 1,0 мм;
- в комплект поставки входит крепеж для установки в шкаф.
| Артикул |
Наименование |
| ЗКВ-320х86 |
Заглушка кабельного ввода 320х86 для шкафа шириной 600 мм |
| ЗКВ-520х86 |
Заглушка кабельного ввода 520х86 для шкафа шириной 800 мм |
Заглушка вентиляторная
- выполнена из листовой стали 1,0 мм;
- в комплект поставки входит крепеж для установки в шкаф.
| Артикул |
Наименование |
| ЗВ-145х145 |
Заглушка вентиляторная 145х145 |
Панель кабельного ввода
- выполнена из листовой стали 1,0 мм;
- имеет выламывающиеся отверстия для кабеля:
– диаметром 28 мм – 6 шт. и диаметром 24 мм – 5 шт. для шкафа шириной 600 мм;
– диаметром 28 мм – 9 шт. и диаметром 24 мм – 9 шт. для шкафа шириной 800 мм.
- в комплект поставки входит крепеж для установки в шкаф.
Панель кабельного ввода с вводами-сальниками
- выполнена из листовой стали 1,0 мм;
- имеет отверстия для кабеля с установленными вводами-сальниками:
– диаметром 25 мм – 6 шт. и диаметром 20 мм – 5 шт. для шкафа шириной 600 мм;
– диаметром 25 мм – 9 шт. и диаметром 20 мм – 9 шт. для шкафа шириной 800 мм.
- в комплект поставки входит крепеж для установки в шкаф.
| Артикул |
Наименование |
| ПКВ-320х86-ВС |
Панель кабельного ввода с кабельными вводами-сальниками 320х86 для шкафа шириной 600 мм |
| ПКВ-520х86-ВС |
Панель кабельного ввода кабельными вводами-сальниками 520х86 для шкафа шириной 800 мм |
Щеточный ввод
- устанавливается на кабельный проем.
| Артикул |
Наименование |
| Щ-300 |
Щеточный ввод 300 мм (1 комплект = 2 шт.) для шкафа шириной 600 мм |
| Щ-500 |
Щеточный ввод 500 мм (1 комплект = 2 шт.) для шкафа шириной 800 мм |
|
|
|
|
|
|
