Оборудование электрической защиты линии связи

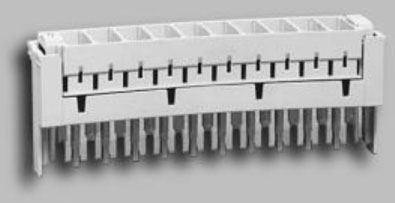

1. Магазин первичной защиты для плинтов LSA-PLUS и LSA-PROFIL

Магазин защиты используется преимущественно в качестве первичной защиты аналоговых систем связи. Магазины защиты пригодны для оснащения плинтов с нормально замкнутыми или плинтов с неразмыкаемыми контактами LSA-PLUS или LSA-PROFIL. При установке в распределительные устройства LSA-PROFIL необходимо применение скобок заземления 6089 3 202-00 для подключения к штангам PROFIL. Другие оснащения магазинов защиты поставляются по требованию заказчика. При приобретении неоснащенных магазинов защиты оптимальность их функционирования обеспечивается только в сочетании с соответствующими разрядниками.

• Магазин предназначен для установки 3-электродных разрядников.
• Возможна замена разрядников и элементов термозащиты разрядников Fail-safe.

Установочная высота: около 25 мм относительно плинта LSA-PLUS или LSA-PROFIL.

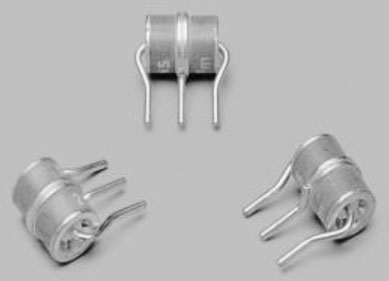

2. 3-электродный разрядник

Используется преимущественно как сменный элемент первичной защиты. Металло-керамический 3-электродный разрядник, типоразмера 8 х 13. Электрические характеристики обеспечиваются заполнением объема разрядника смесью инертных газов. Для защиты от перенапряжений 10 пар необходимо установок 10 шт. разрядников.

• Эффективное ограничение перенапряжении.
• Отвод больших токов.
• Обеспечение термической защиты благодаря применению элемента термозащиты Fail-safe.

3. Штекер первичной и токовой защиты для плинтов LSA-PLUS и LSA-PROFIL

Штекер используется преимущественно для электрической защиты коммутационного и периферийного оборудования, оснащенного вторичной защитой от перенапряжений. Характеристики первичной защиты от перенапряжений расширены за счет применения реверсивного элемента токовой защиты. Может быть использован для частичного или полного оснащения плинтов LSA-PLUS и LSA-PROFIL с нормально замкнутыми и нормально разомкнутыми контактами в сочетании с шиной заземления (номер заказа 5909 3 041/042-00), а также скобками заземления (номер заказа 6089 3 202-00) при установке в распределительные устройства LSA-PROFIL. Схема защиты содержит 3-электродный разрядник, элемент термозащиты Fail-safe разрядника и элементы токовой защиты. На защищенном плинте возможно выполнение кроссировочных работ с использованием монтажного инструмента (номер заказа 6417 3 117-00).

• Обеспечение защиты одной пары.
• Ограничение перенапряжения и токов.
• Возможно выполнение кроссировочных работ на плинте с установленными штекерами защиты.
• Наличие измерительного и контрольного контакта.

Установочная высота: около 33 мм относительно плинта LSA-PLUS иили LSA-PROFIL. ЕП: 1 шт. на каждые 10 шт. штекеров дается 1 шина заземления типа 2/10 (номер заказа 5909 3 041-00) по умолчанию.

4. Штекер двухступечатой защиты для плинтов LSA-PLUS и LSA-PROFIL

Штекер используется преимущественно для электрической защиты коммутационного и периферийного оборудования в аналоговых линиях связи, системах ISDN, HDSL и ADSL. Может быть использован для частичного или полного оснащения плинтов LSA-PLUS и LSA-PROFIL с нормально замкнутыми и нормально разомкнутыми контактами в сочетании с шиной заземления (номер заказа 5909 3 041/042-00), а также скобками заземления (номер заказа 6089 3 202-00) при установке в распределительные устройства LSA-PROFIL. Возможно выполнение кроссировочных работ на плинте с установленными на нем штекерами защиты. Схема защиты содержит 3-электродный разрядник, элемент термозащиты Fail-safe разрядника от перегрузки, а также реверсивные элементы токовой защиты и элементы вторичной диодной защиты.

• Обеспечение защиты одной пары.
• Малое время срабатывания защиты.
• Возможно выполнение кроссировочных работ на плинте с установленными штекерами защиты.

Установочная высота: около 21 мм относительно плинта LSA-PLUS или LSA-PROFIL. ЕП: 1 шт. на каждые 10 шт. штекеров дается 1 шина заземления типа 2/10 (номер заказа 5909 3 041-00) по умолчанию.

5. Однопарный штекер защиты, не требующий обслуживания для плинтов LSA-PLUS и LSA-PROFIL

Штекер используется преимущественно для электрической защиты коммутационного и периферийного оборудования в аналоговых линиях связи, системах ISDN, HDSL и ADSL. Может быть использован для частичного или полного оснащения плинтов LSA-PLUS и LSA-PROFIL с нормально замкнутыми и нормально разомкнутыми контактами в сочетании с шиной заземления (номер заказа 5909 3 041/042-00), а также скобками заземления (номер заказа 6089 3 202-00) при установке в распределительные устройства LSA-PROFIL. Возможно выполнение кроссировочных работ на плинте с установленными на нем штекерами защиты. Схема защиты содержит 3-электродный разрядник, элемент термозащиты Fail-safe разрядника от перегрузки, реверсивные элементы токовой защиты, а также диодную вторичную защиту от перенапряжений. Токовая защита выполняет функцию автоматически восстанавливаемого линейного предохранителя.

• Обеспечение защиты одной пары.
• Малое время срабатывания защиты.
• Возможно выполнение кроссировочных работ на плинте с установленными штекерами защиты.
• Оптимальный срок службы.

Установочная высота: около 21 мм относительно плинта LSA-PLUS или LSA-PROFIL. ЕП: 1 шт. на каждые 10 шт. штекеров дается 1 шина заземления типа 2/10 (номер заказа 5909 3 041-00) по умолчанию.
