Плинты LSA-PLUS и LSA-PROFIL

Плинт LSA-PLUS с неразмыкаемыми контактами

1. Плинт LSA-PLUS с неразмыкаемыми контактами

Плинт с неразмыкаемыми контактами на 8 или 10 пар обеспечивает возможность параллельного подключения для контрольных целей или для установки элементов защиты от перенапряжения.

  • Для установки на монтажный хомут типа 2/8 или 2/10.
  • Цвет корпуса: серый.
Артикул Наименование ЕП
6089 1 002-06 Плинт LSA-PLUS 2/10 на 10 пар с неразмыкаемыми контактами. Кабельная сторона сверху, без цветового кода. Маркировка: с кроссировочной стороны 0...9 1 шт.
Плинт LSA-PROFIL с неразмыкаемыми контактами

2. Плинт LSA-PROFIL с неразмыкаемыми контактами

Плинт с неразмыкаемыми контактами на 8 или 10 пар обеспечивает возможность параллельного подключения для контрольных целей или подсоединения элементов защиты от перенапряжения.

Универсальность установки:

  • на штангах PROFIL (межцентровое расстояние между штангами 75 мм для плинтов на 8 пар, межцентровое расстояние между штангами 95 мм для плинтов на 10 пар);
  • на монтажных хомутах типа 2/8 или 2/10;
  • на DIN-рейках (в сочетании с адаптером для DIN-реек, номер заказа: 6461 2 013-00).
  • Цвет корпуса: серый.
Артикул Наименование ЕП
6089 1 120-06 Плинт LSA- PROFIL 2/10 на 10 пар с неразмыкаемыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 0...9 1 шт.
Плинт LSA-PLUS с нормально замкнутыми контактами

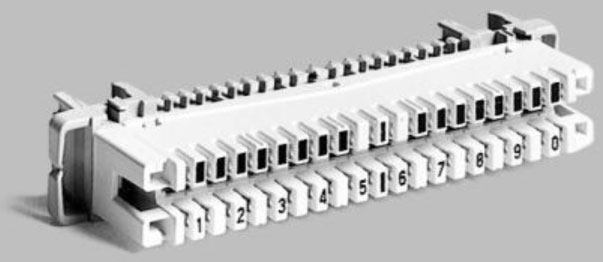

3. Плинт LSA-PLUS с нормально замкнутыми контактами

Плинт с нормально замкнутыми контактами на 8 или 10 пар содержит контактные элементы разрыва цепи электрического соединения. Возможность контроля цепей обеспечивается в обоих направлениях, предусматривается также возможность установки элементов многоступенчатой (комплексной) защиты.

  • Для установки на монтажный хомут типа 2/8 или 2/10.
  • Цвет корпуса: белый.
Артикул Наименование ЕП
6089 1 102-02 Плинт LSA-PLUS 2/10 на 10 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 1 ...0 1 шт.
6089 1 102-06 Плинт LSA-PLUS 2/10 на 10 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 0...9 1 шт.
Плинт LSA-PROFIL с нормально замкнутыми контактами

4. Плинт LSA-PROFIL с нормально замкнутыми контактами

Плинт с нормально замкнутыми контактами на 8 или 10 пар содержит контактные элементы разрыва цепи электрического соединения. Возможность контроля цепей обеспечивается в обоих направлениях, предусматривается также возможность установки элементов многоступенчатой (комплексной) защиты.

Универсальность установки:

  • на штангах PROFIL (межцентровое расстояние между штангами 75 мм для плинтов на 8 пар, межцентровое расстояние между штангами 95 мм для плинтов на 10 пар);
  • на монтажных хомутах типа 2/8 или 2/10;
  • на DIN-рейках (в сочетании с адаптером для DIN-реек, номер заказа: 6461 2 013-00).
  • Цвет корпуса: белый.
Артикул Наименование ЕП
На емкость 10 пар
6089 1 121-02 Плинт LSA-PROFIL 2/10 на 10 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 1 ...0 1 шт.
6089 1 121-06 Плинт LSA-PROFIL 2/10 на 10 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 0...9 1 шт.
На емкость 8 пар
6036 1 005-00 Плинт LSA-PROFIL 2/8 на 8 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 1 ...8 1 шт.
6036 1 005-06 Плинт LSA-PROFIL 2/8 на 8 пар с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 0...7 1 шт.
Плинт LSA-PROFIL 2/8-95 с нормально замкнутыми контактами

5. Плинт LSA-PROFIL 2/8-95 с нормально замкнутыми контактами

Плинт с нормально замкнутыми контактами на 8 пар предусмотрен для межцентрового расстояния между монтажными штангами PROFIL 95мм (может устанавливаться в общую секцию вместе с плинтами типа 2/10). Наличие возможности контроля цепей обеспечивается в обоих направлениях, предусматривается также возможность установки элементов многоступенчатой (комплексной) защиты.

Универсальность установки:

  • на штангах PROFIL (межцентровое расстояние между штангами 95 мм для плинтов на 10 пар);
  • на монтажных хомутах типа 2/10;
  • на DIN-рейках (в сочетании с адаптером для DIN-реек, номер заказа: 6461 2 013-00).
  • Цвет корпуса: белый.
Артикул Наименование ЕП
6089 1 128-01 Плинт LSA-PROFIL 2/8-95 с нормально замкнутыми контактами. Без цветового кода. Маркировка: с кроссировочной стороны 1 ...8 1 шт.
Плинт LSA-PROFIL с нормально разомкнутыми контактами

6. Плинт LSA-PROFIL с нормально разомкнутыми контактами

Плинт LSA-PROFIL 2/10 с нормально разомкнутыми контактами обеспечивает возможность подключения до 20 пар в зависимости от применения. Наружный диаметр отдельной жилы может находиться в пределах от 0,7 до 1,6мм.

Универсальность установки:

  • на штангах PROFIL (межцентровое расстояние между штангами 95 мм для плинтов на 10 пар);
  • на монтажных хомутах типа 2/10;
  • на DIN-рейках (в сочетании с адаптером для DIN-реек, номер заказа: 6461 2 013-00).
  • Цвет корпуса: коричневый.
Артикул Наименование ЕП
6089 1 126-00 Плинт заземления LSA-PLUS 2/38, с проводом заземления длиной около 250 мм и круглой кабельной клеммой под винт М4. 1 шт.
Плинт заземления LSA-PLUS

7. Плинт заземления LSA-PLUS

Плинт предназначен для подключения экранных проволок к болту заземления без применения пайки, винтового соединения и необходимости снятия изоляции.

  • Имеется возможность для подключения до 38 экранных проволок.
  • Для установки на монтажный хомут типа 2/10.
  • Цвет корпуса: красный.
Артикул Наименование ЕП
6089 2 017-00 Плинт заземления LSA-PLUS 2/38, с проводом заземления длиной около 250 мм и круглой кабельной клеммой под винт М4. 1 шт.
Плинт заземления LSA-PROFIL

8. Плинт заземления LSA-PROFIL

Плинт предназначен для подключения экранных проволок к болту заземления без применения пайки, винтового соединения и необходимости снятия изоляции.

Универсальность установки:

  • на штангах PROFIL;
  • на монтажных хомутах типа 2/10;
  • на защитных шинах (в сочетании с адаптером защитной шины, номер заказа: 6461 2 013-00).
  • Цвет корпуса: красный.
Артикул Наименование ЕП
6089 2 108-01 Плинт заземления LSA-PROFIL 2/34, с язычком со шлицем; цвет: зеленый/желтый. Длина провода заземления 500 мм. Установочный размер 95 мм. 1 шт.
Плинт LSA-PLUS типа 2/10 нормально замкнутыми контактами

9. Плинт LSA-PLUS типа 2/10 нормально замкнутыми контактами

  • Клемма винтового соединения для подключения жил с поперечным сечением до 2,5мм2.
  • Кабельная сторона сверху.
  • Без цветового кода.
  • Маркировка: с кроссировочной стороны 1…0.
  • Для установки на монтажный хомут типа 2/10.
  • Цвет корпуса: белый.
Артикул Наименование ЕП
7004 2 001-01 Плинт LSA-PLUS 2/10 с нормально замкнутыми контактами, с дополнительными клеммами винтового соединения с кроссировочной стороны, 20-контактный, по ширине занимает 36 мм (2 установочных шага монтажного хомута). 1 шт.
7004 2 002-01 Плинт LSA-PLUS 2/10 с нормально замкнутыми контактами, с дополнительными клеммами винтового соединения с кроссировочной и кабельной стороны, 20-контактный, по ширине занимает 56 мм (3 установочных шага монтажного хомута). 1 шт.
Плинт LSA-PROFIL 2/6х3 с нормально замкнутыми контактами

10. Плинт LSA-PROFIL 2/6х3 с нормально замкнутыми контактами

Плинт LSA PROFIL с нормально замкнутыми контактами предназначен для использования в системах с высокой скоростью передачи, как, например, в системах Е1 или различных системах DSL. Плинт с нормально замкнутыми контактами применяется для соединения и кроссировки парных экранированных кабелей. Могут подключаться до 6 экранированных 2-проводных каналов.

  • Возможность размыкания или для измерения контроля цепей в обоих направлениях.
  • Кабельная сторона сверху.

Универсальность установки:

  • на штангах PROFIL (межцентровое расстояние между штангами 95 мм для плинтов на 10 пар);
  • на монтажных хомутах типа 2/10;
  • на DIN-рейках (в сочетании с адаптером для DIN-реек, номер заказа: 6461 2 013-00).
  • Цвет корпуса: белый.
Артикул Наименование ЕП
6504 1 005-01 Плинт LSA-PROFIL 2/6 х 3 с нормально замкнутыми контактами Маркировка: 1...6 1 шт.
Плинт LSA-PROFIL 2/8 х a-b-s с нормально замкнутыми контактами

11. Плинт LSA-PROFIL 2/8 х a-b-s с нормально замкнутыми контактами

Плинт LSA PROFIL с нормально замкнутыми контактами предназначен для использования в системах с высокой скоростью передачи, как, например, в системах Е1 или различных системах DSL. Плинт с нормально замкнутыми контактами применяется для соединения и кроссировки парных экранированных кабелей. Могут подключаться до 8 экранированных 2-проводных каналов.

  • Наличие точки для разрыва соединения или для измерения цепей в обоих направлениях.
  • Со смонтированным контактным соединителем для контактов с маркировкой «s».
  • Установка на штанги PROFIL (межцентровое расстояние между штангами 95 мм для плинтов на 10 пар).
  • Шаг установки в профильные каркасы: 30 мм.
  • Ширина плинта: 151 мм.
  • Цвет корпуса: белый.
Артикул Наименование ЕП
7015 1 008-01 Плинт LSA-PROFIL 2/8 х a-b-s с нормально замкнутыми контактами; с кроссировочными ушками справа и слева 1 шт.
