Стойки оптические коммутационно-распределительные СОКР

для использования в качестве устройств распределения и кроссовой коммутации оптических линий передачи сигналов

Технические данные и особенности
волоконно оптическое, стойка оптическая, кросс оптический в стойку, коммутационно-распределительное, СОКР, krone, кроне
Оптические
стойки СОКР
Оптические стойки СОКР-2,2 в два ряда
Оптические стойки
СОКР-2,2 в два ряда

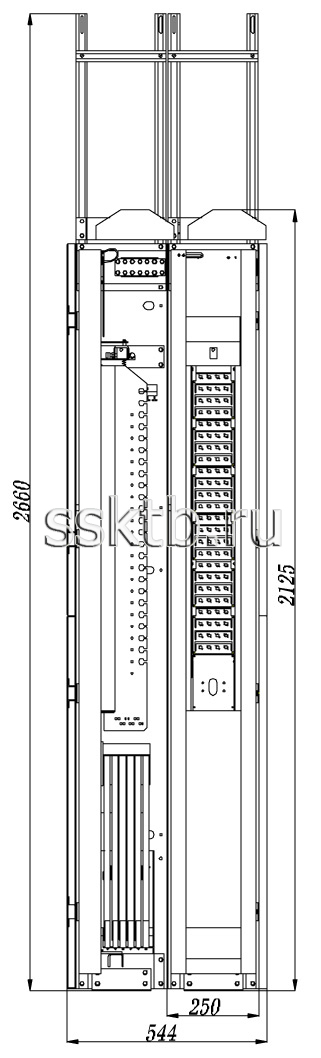

Две оптические стойки СОКР-2,2 в ряду. Левая стойка в раскрытой позиции
Две оптические
стойки СОКР-2,2
в ряду. Левая стойка
в раскрытой позиции
Оптическая стойка СОКР-2,2 в раскрытой позиции. Кассета развернута для монтажа
Оптическая стойка
СОКР-2,2
в раскрытой позиции.
Кассета развернута
для монтажа

1. Стойки обеспечивают выполнение следующих функций:

  • ввод оптических кабелей (ОК) сверху и снизу;
  • монтаж кабелей и шнуров с фронтальной стороны;
  • размещение оптических сростков, запасов волокон и модулей;
  • переход с линейных кабелей на станционные;
  • кроссирование оптических линий;
  • разъединение оптических цепей;
  • транзитное соединение оптических линий;
  • подключение КИА с разрывом линии;
  • оконцевание жил служебной связи (при их наличии в ОК);
  • защиту коммутационного поля от несанкционированного доступа.

2. Стойки могут устанавливаться в помещении:

  • у стены (с креплением к стене и полу), в шкафу, свободно стоящими (с креплением к полу
    и кабельросту), «спина к спине» или в ряд.

3. Стойки подразделяются:

  • по типоразмерам:
    - с высотой Н = 1700 мм – СОКР-1,7;
    - с высотой Н = 2200 мм – СОКР-2,2;
  • по типам панелей под оптические соединители – FC-D; ST; SC; LC (под другие типы соединителей – по запросу).

4. Емкость стоек, портов:

  • СОКР-1,7 – 48*;
  • СОКР-2,2 – 96*.

*емкость, увеличенная до 1,5 раз – по запросу.

5.Конструкция стойки предусматривает

  • поворот каркаса с коммутационной панелью и отсеком кассет на 100°, благодаря чего облегчаются условия выполнения кабельно-монтажных и эксплуатационных работ.

6. Кассеты помещены в раздельные поворотные футляры, что позволяет:

  • разместить запас линейного кабеля и соединительных шнуров, достаточный для выноса кассеты на монтажный стол;
  • иметь автономный доступ к любой из кассет при необходимости дооснащения или ремонтных работах.
Комплектность поставки
Наименование Обозначение Количество
Стойка оптическая СОКР-ХХ-02-ХХ 1
в том числе:
Панель розеточная СОКР-ПР-16ХХ
(ХХ-тип розетки)
3-СОКР-1,7
6-СОКР-2,2
Кассета КУ-01 6
Проставка СОКР-12.00.00 1-СОКР-2,2
Комплект дюбельный СОКР-КД-00

1

Набор крепежа СОКР-НК-00 1
Оптические компоненты
Розетки соединительные оптические FC-D; ST; SC; LС по запросу
Шнуры оптические «pigtail» длиной 4 м, Ø 0,9 мм   по запросу
Комплект деталей для защиты сростков КДЗС по запросу

Условное обозначение при заказе СОКР

кроссовое оборудование, кросс оптический, кросс стойка, кросс, КСДО, КД, КСП, КСЦ-М стойки, стойка, стойка универсальная, СУ, кроссы, krone, кроне, плинты, LSA



Условия поставки

Стойки поставляются с полностью собранной металлоконструкцией.
Оптические компоненты поставляются в своих упаковках и устанавливаются на стойку при кабельном монтаже.
